Soiltron?多功能小型蒸滲儀
蒸滲儀技術是通過對原位（或?qū)嶒灒┩寥?植物柱體系統（Soil Monolith）的精確監測和土壤水分析，以研究土壤碳氮水循環包括水分平衡、物質平衡、土壤溶質運移等的重要監測技術，是目前唯一公認的基于水量平衡原理的蒸散監測方法，在歐洲等廣泛應用于農田、草原、森林及河流濕地等生態系統的長期監測，其基本原理參見下面方程式：
P + I – ET – D - ΔS = 0
Dep + F – V – L – ΔM = 0
其中ET為土壤水分蒸發蒸騰總量，P為降雨量，I為人為灌溉，D為排水滲漏量，ΔS為土壤持水量；F為人為施肥等造成的溶質或污染輸入，V為植物吸收消納撤除及氣體排放，L為淋溶和浸出，Dep為大氣沉降如氮沉降等，ΔM為溶質含量變化。

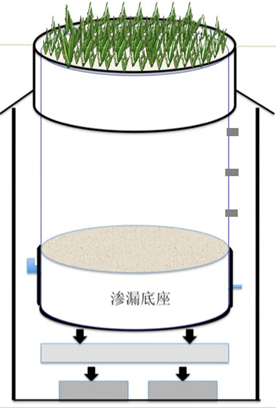

Soiltron?多功能小型蒸滲儀由主體結構及生態監測系統組成，主體結構包括土壤柱體（盛放原位土壤柱體或回填土壤）、滲漏器（用于采集土壤柱體滲漏水）、底座（用于放置土壤柱體和滲漏器并安放到精密稱重系統）及稱重系統等；生態監測系統配置有土壤水分、水勢、植物莖流、土壤剖面CO2及土壤溫度監測等，可用于實驗室研究或野外長期觀測，包括土壤水文監測研究、植物生理生態研究、土壤－植被水分及溶質運營、野外土壤植被蒸散監測等。
配置方案：
Soiltron?多功能小型蒸滲儀適于實驗室和野外實驗監測，而且野外監測一階段時間后可以方便地無損傷帶回實驗室進一步分析研究或監測，配置靈活多樣：
1. 實驗室配置：基于Mini土壤傳感器（直徑僅2cm）
? 三種規格：
? 標準配置：主體結構、3層土壤水分、電導、溫度及張力計監測，可得出土壤水分特征曲線、土壤非飽和導水率等。
2. 野外Mini型：基于Mini土壤傳感器（直徑僅2cm）
? 三種規格：
? 標準配置：主體結構、3層土壤水分、電導、溫度及張力計監測，可得出土壤水分特征曲線、土壤非飽和導水率等。
3. 野外TRIME-PICO型：基于TRIME-PICO土壤水分溫度電導傳感器（傳感器直徑3.2cm）
? 三種規格：
? 標準配置：主體結構、3層土壤水分、電導、溫度及張力計監測，可得出土壤水分特征曲線、土壤非飽和導水率等。
4.
可選配單座或雙座蒸滲儀，雙座小型蒸滲儀2個土柱系統共用1套數據采集系統，便于重復實驗觀測及對比實驗觀測
功能特點：
1. 系統配置靈活，便于安裝和移動，無需磚混結構，避免對安裝環境的破壞

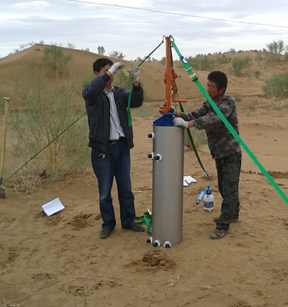

2. 特制小型蒸滲儀原位土柱體挖取工具，便于野外原位土柱體的挖取和安裝
3. 直徑35cm以下的小型蒸滲儀采用Mini型土壤傳感器，直徑僅為20mm，可監測土壤水分、土壤溫度、土壤電導、水勢及土壤剖面CO2濃度等
4. 直徑30cm以上小型蒸滲儀采用世界知名的德國IMKO公司TRIME-PICO土壤傳感器，直徑32mm，高精確度高穩定性免維護
5. 專業數據處理軟件，可進行數據瀏覽、下載、參數設置、相關分析等數理統計分析
6. 具備蒸滲儀位置三維動態監測模塊，可監測蒸滲儀三維震動或搖晃及蒸滲儀室環境溫度情況，以便于系統檢測維護及數據校準分析等
7. 野外小型蒸滲儀具備數據無線傳輸功能
8. 可選配植物莖流傳感器，從而對土壤蒸散和植物蒸騰作用進行觀測研究
9. 可選配微根窗根系觀測系統，持續動態觀測研究植物根系的生長狀況
10. 可選配土壤剖面CO2監測，原位監測CO2濃度梯度變化動態及通量變化
11. 可選配土壤滲漏水精密監測與在線抽樣分析，持續監測單位時間的滲漏量、總量及化學組分動態
12. 可選配MicroMac1000土壤化學在線檢測單元，在線檢測土壤滲漏水營養鹽等濃度動態
13. 可選配地表徑流監測單元，以監測降雨在蒸滲儀表面形成的徑流
技術性能指標

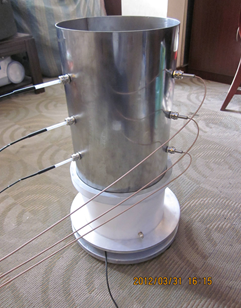

1 蒸滲儀主體結構：316不銹鋼材質，防腐防銹性能優異，更適用于各種土質，高壓水刀切割傳感器安裝孔。
1.1 實驗室型與野外Mini型（Mini型傳感器）
a. ST-25：蒸滲儀柱體直徑25.3cm，底面積500cm2，標配高度50cm，可選配40-60cm高
b. ST-30：蒸滲儀柱體直徑30cm，底面積707cm2，標配高度60cm，可選配50-80cm高，
c. ST-35：蒸滲儀柱體直徑35.7cm，底面積1000cm2，標配高度60cm，可選配60-80cm高
1.2 野外TRIME-PICO型配置規格(TRIME-PICO土壤傳感器)：
a.ST-35：蒸滲儀柱體直徑35.7cm，底面積1000cm2，標配高度60cm，可選配60-80cm高
b.ST-40：蒸滲儀柱體直徑40cm，標配高度80cm
c.ST-50：蒸滲儀柱體直徑50.4cm，底面積2000cm2，標配高度80cm，可選配60-100cm高
2 數據采集:
2.1 實驗室與野外Mini型數據采集：8通道數據采集器（通過RS485連接可組成16通道或更多通道），可接8個土壤水分溫度和鹽分傳感器，另有土壤溫度和張力接口可接10個以上傳感器，128MB存儲容量，內置精密時鐘，12VDC電源90天耗電低于2Ah，工作溫度-25－85°C；野外可通過GPRS數采組成網絡化數據采集系統并通過GPRS無線數據傳輸，可組成最多32個小型蒸滲儀（或多個小型蒸滲儀和土壤水分監測節點）共計128通道的監測網絡.
2.2 野外TRIME-PICO型數據采集：16通道數據采集器（可擴展至32通道或更多通道），16比特分辨率，± 20 mV 至 ± 2.5 V 8范圍輸入，精確度0.03%，可存儲220000組帶時間戳的數據（數據可存儲1年以上），測量間隔3秒至4小時可調，數據平均間隔3秒至4小時，支持GSM/GPRS/Internet遠程數據傳輸，電壓6.5－15VDC，待機耗電150μA，測量耗電15mA，3V鋰電備用電池可使用5年以上，工作溫度--20－60°C
3 傳感器:
3.1 Mini土壤水分、溫度、電導傳感器：TDR土壤水分測量，探針長度10cm，傳感器直徑20mm，測量直徑5cm、長度11cm，測量范圍0-100%，精度優于2%，分辨率0.1%
3.2 Mini土壤張力傳感器：探頭直徑3mm、長度15mm，分辨率1mbar，傳感器直徑10mm
3.3 TRIME PICO 32智能土壤水分傳感器，高精度、高穩定性，測量范圍：0-100%體積含水量；測量精度：0-40%體積含水率±1%，40-70%體積含水率±2%；測量重復精度 0-40%體積含水率±0.2%，40-70%體積含水率±0.3%；土壤溫度測量范圍：-15℃－50℃（可定制其他溫度量程，或選配-30－50℃溫度傳感器），精度±0.2℃
3.4 野外TRIME-PICO型系統使用免維護型土壤水勢傳感器，0-239kPa，適用于野外復雜土壤情況；免維護，不需注水等繁瑣操作；冬天不需取出。
3.5 還可選用免維護型高量程土壤水勢/溫度傳感器，高量程，-10至-500 kPa（分辨率0.1kPa），適用于野外復雜土壤情況；免維護，不需注水等繁瑣操作；冬天不需取出；帶溫度測量功能，可用于估算凍土的水勢，溫度測量范圍-40至60℃，分辨率0.1℃
3.6 可選免維護型超高量程土壤水勢/溫度傳感器，特殊材料，高新技術，超高量程，-9至-100000 kPa（分辨率0.1kPa），適用于野外復雜土壤情況，甚至風干土都可以測量；免維護，不需注水等繁瑣操作；冬天不需取出；帶溫度測量功能，可用于估算凍土的水勢，溫度測量范圍-40至60℃，分辨率0.1℃。
4 專業數據下載分析軟件，可進行數據下載、數據在線觀測、柱狀圖、數據修復、統計分析（如每小時平均、每日平均、總計、最小值、最大值、數據相關分析、回歸分析）與圖表展示及系統設置等；
5 GPRS無線數據傳輸功能，打開專業軟件界面后，只要連接上網即可隨時下載瀏覽數據；
6 精密稱重系統，高精度稱重傳感器，結合專門設計的稱重測量電路，對稱重傳感器進行溫度補償，使得稱重數據受環境溫度變化影響最小。精確監測土壤蒸散和滲漏，精確度優于0.05mm，滲漏監測精確度1ml/min
7. 蒸滲儀位置三維動態監測震動或晃動狀態及蒸滲儀室溫度動態，監測范圍-15g－15g，精確度±0.15g，溫度范圍-20－65°C，精確度±0.5°C
8. 為了方便研究者更換土壤，重復利用系統，系統土壤和石英砂之間，放置專門的滲漏墊，更換土壤時可以不必擾動石英砂滲漏層。
產地：國內集成
