簡介：

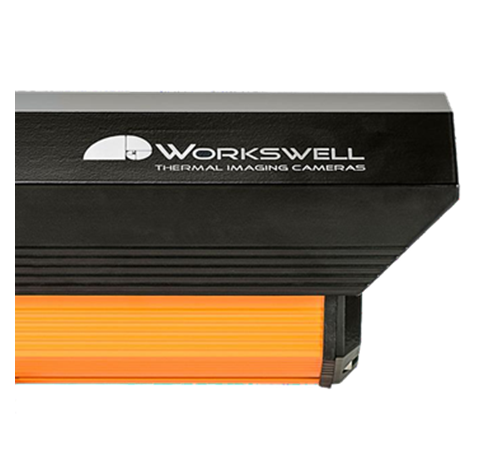

Workswell s.r.o.推出新的熱成像系統Workswell SAFETIS Outdoor，專為早期火災檢測預警而設計。該產品可廣泛應用于需要24/7全天候監測的消防安全領域，例如垃圾倉、倉庫、變電站、垃圾填埋場、光伏電站等。SAFETIS Outdoor紅外熱成像相機是一個具備內置分析、連續測量、可視化、控制功能和報警功能的系統。SAFETIS Outdoor相機可以通過集成的Web服務器或通過具有高級功能的SAFETIS控制單元進行使用和控制。
Workswell SAFETIS Outdoor相機提供640*512像素的高分辨率、50mK（0.05°C）的靈敏度和毫秒級的快速響應。強大的通信接口允許通過網絡服務器將SAFETIS相機直接連接到任何計算機，或通過以太網RJ45端口直接連接到SAFETIS控制單元。SAFETIS相機內置了7個數字輸出，在SAFETIS控制單元中集成了7個數字輸出，具備同時觸發功能。
n 技術參數：
SAFETIS OUTDOOR 規格表 |
||||
分辨率 |
336x256pixels |
640x512pixels |
||
幀率 |
9Hz或30Hz |
9Hz |
||
測溫范圍 |
-25°C至+150°C（-13°F至302°F） -40°C至+550°C（-40°F至1022°F） 可選溫度范圍+50°C –1000°C（122°F至1832°F） 可選溫度范圍+400°C –1500°C（752°F至2732°F） |
|||
溫度靈敏度 |
0.05℃（50mk） |
|||
光譜范圍 |
7.5-13.5μm |
|||
探測器類型 |
非制冷VOx微測輻射熱計 |
|||
對焦 |
連續手動（固定對焦，最小對焦距離取決于鏡頭） |
|||
校準 |
出廠已校準，含校準證書 |
|||
Web服務 |
有，集成了額外的早期火災探測功能 |
|||
視場/焦距 640x512 |
瞬時視場角 |
精度 |
像素大小 |
|
FOV90°×69°/7.5mm |
2.267mrad |
±3%或±3°C，MTF@70% FOV，失真5% |
2.3mm from 1m |
|
FOV69°×56°/9mm |
1.889 mrad |
±2% 或±2°C |
1.9mm from 1m |
|
FOV45°×37°/13mm |
1.308 mrad |
±2% 或±2°C |
1.3mm from 1m |
|
FOV32°×26°/19mm |
0.895 mrad |
±2% 或±2°C |
0.9mm from 1m |
|
視場/焦距 336x256 |
瞬時視場角 |
精度 |
像素大小 |
|
FOV45°×35°/6.8mm |
2.267 mrad |
±2% 或±2°C |
2.3mm from 1m |
|
FOV35°×27°/9mm |
1.889 mrad |
±2% 或±2°C |
1.9mm from 1m |
|
FOV25°×19°/13mm |
1.308 mrad |
±2% 或±2°C |
1.3mm from 1m |
|
FOV17°×13°/19mm |
0.895 mrad |
±2% 或±2°C |
0.9mm from 1m |
|
SAFETIS Outdoor內置功能（集成網絡服務器） |
||||
相機配置 |
內置網絡服務器，可輕松快速地配置傳感器，兼容Google Chrome、Safari、Explorer或Firefox瀏覽器，無需外部軟件 |
|||
監控和報警 |
極限檢測、MAX/MIN評估、動態/靜態測量 用戶控制表（邏輯規則和PLC連接），可選數字輸出 針對特定的ROI結果（OR/AND運算符） |
|||
可視化 |
實時視頻流、托盤設置、疊加元素、數字縮放、數字和統計指標，輸入和輸出概覽面板 |
|||
圖像校正 |
非均勻校正異步/同步/可觸發 |
|||
ROI |
用戶可定義的測量區域（點、線、折線、矩形、多邊形、圓形） ROI設置具有多種選擇方法（手動或通過以太網） |
|||
其他 |
實時時鐘，發射率校正，多種語言 |
|||
SAFETIS Outdoor功能，通過SDK連接到SAFETIS控制單元 |
||||
相機配置 |
相機完全通過SAFETIS SDK或網絡服務器配置 |
|||
相機數量 |
單個SAFETIS控制單元可以連接最多16臺相機 |
|||
監控和報警 |
高級分析功能、極限檢測、MAX/MIN評估、動態/靜態測量、用戶控制表（PLC 連接的邏輯規則）、用于特定ROI測量分析的可選數字輸出 |
|||
高級分析功能 |
有，消除非警報觸發，消除移動物體等 |
|||
圖形報警可視化 |
有 |
|||
記錄 |
預警錄像功能允許在警報出現之前開始錄像 |
|||
圖像記錄 |
有 |
|||
全輻射記錄 |
有 |
|||
日志記錄 |
有 |
|||
可視化 |
來自多達16個攝像頭的實時視頻流、托盤設置、疊加元素、數字縮放、數字和統計指標 |
|||
桌面可視化 |
可根據客戶需求自定義 |
|||
ROI圖像可視化 |
有 |
|||
ROI |
用戶自定義測量區域（點、線、折線、矩形、多邊形、圓形） |
|||
數字輸出 |
多達14個數字輸出（7個在相機上，7個在SAFETIS控制單元上） |
|||
網絡和 I/O 連接 |
||||
網絡 |
以太網用于流媒體和控制(IEEE 802.3) |
|||
網絡連接 |
100Mb/sec以太網，RJ-45，金屬電纜密封保護 |
|||
相機上的數字輸出 |
7x隔離集電極開路輸出（最大40VDC），M12圓形螺紋 |
|||
環境數據、尺寸和電源 |
||||
IP級別 |
IP67，帶電纜密封套 |
|||
工作溫度 |
-25°C至+50°C（-13°F至122°F） |
|||
自動加熱器 |
有，包括清除窗戶上的冰 |
|||
貯存溫度 |
-40°C至+70°C（-40°F至158°F） |
|||
濕度 |
5%至95%無冷凝 |
|||
尺寸及重量 |
493x175x168mm，5.3kg，耐用的鋁制機身 |
|||
輸入電壓、功率 |
230VAC/110VAC，<20W |
|||

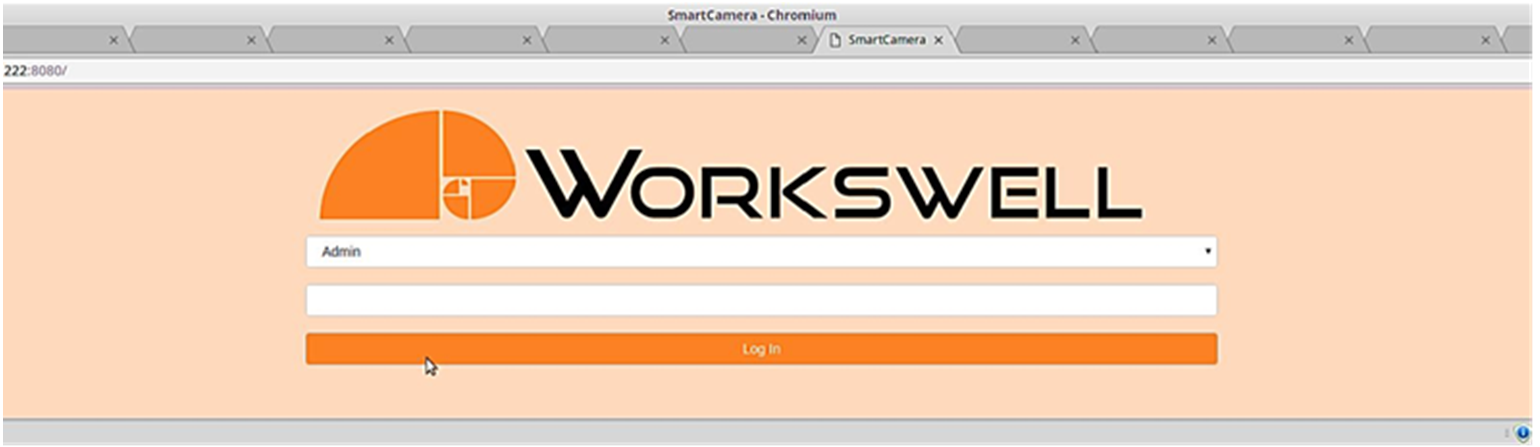

n SAFETIS內置網絡服務器
網
絡服務器特點:
無需外部軟件，完全兼容Windows、Linux或Mac OS
通過標準網絡瀏覽器全面控制相機和圖像數據流傳輸
用戶友好的配置向?qū)?，具有多用戶訪問模式
帶有指示器面板的集成操作員可視化
通過以太網電纜或無線連接提供
相機更新
多語言

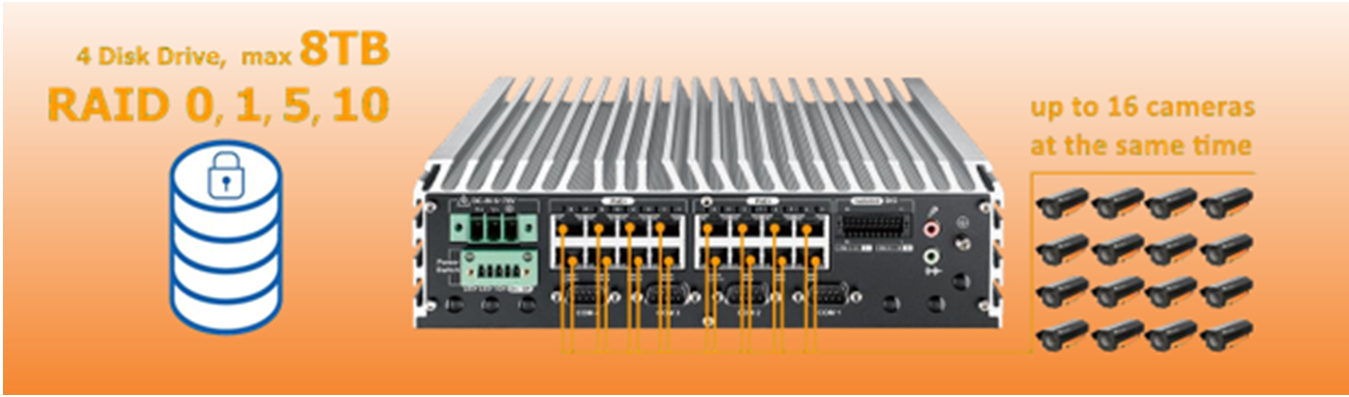

n SAFETIS控制單元——先進的24/7全天候監控
同時多達16臺SAFETIS攝像機
每個連接的SAFETIS的實時數據流傳輸
高級可視化和記錄功能
在報警前（觸發前）30s、報警期間和報警后30s錄制輻射視頻
定期記錄輻射圖像 基于溫度值的實時圖表
任意已連接的'SAFETIS'云臺的位置控制
任意已連接的'SAFETIS'相機內部參數設置
7個數字輸出
SAFETIS控制單元專為需要24/7全天候監控的復雜早期火災探測和預警而開發，早期預警可以防止可能損害公司巨額經濟財產安全的危急情況和火災危險。SAFETIS控制單元先進的提前預警功能，可以在火災風險發生前激活所有警報。SAFETIS控制單元是一種特殊的工業控制器，帶有SDK軟件和用于參數化、可視化的Labview示例應用程序。兩個版本分別最多可支持8或16個SAFETIS相機同步控制與監測。
SAFETIS控制單元可兼容組合多種類型的SAFETIS相機，如室外、室內、防爆、室外PT、不銹鋼、低/高分辨率或不同幀速率的相機都能完美兼容到控制單元中。
